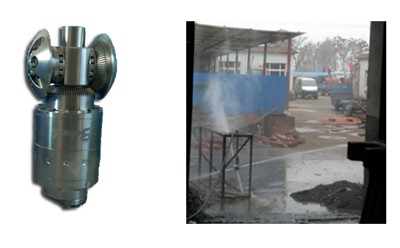

【YE三维旋转喷头图片】
喷头是高压水射流清洗的执行元件,喷头的研究开发一直是水射流研究的一项重点。
YE旋转喷头广泛应用于容器以及罐釜清洗作业中,本产品以其清洗效率高,清洗效果好等特点在研发与应用中也日益受到了人们的重视,取得了很大的成就。
本产品属自动二维旋转,成功借鉴了意大利技术并进行了优化创新,其特点是喷头在自旋的同时又绕着与之垂直的喷杆旋转。配合专用推进设备,该喷头可以对容器内壁任一点进行喷射清洗。与非旋转喷头相比,本产品具有更大更均匀的射流覆盖面,对垢物的破坏清洗能力也更强;此外,本产品对垢物除了具有非旋转喷头的冲击作用、挤压力作用、水楔作用等清洗性能之外,更具有明显的疲劳和剪切破坏效应,能够更快更高效地完成清洗工作。
最大直径150mm 高度280mm 重量12kg
喷嘴4个对称排列 喷嘴直径1mm
【相关参数】
清洗工程中常用的压力和流量对应的理论最大水射流打击力F
流量q/(L·min-1) | 压力p/MPa | |||||||
50 | 60 | 70 | 80 | 90 | 100 | 120 | 150 | |
30 | 158 | 173 | 186 | 199 | 212 | 223 | 245 | 273 |
40 | 210 | 230 | 249 | 267 | 282 | 298 | 326 | 365 |
50 | 263 | 288 | 311 | 333 | 353 | 372 | 408 | 456 |
60 | 316 | 346 | 373 | 400 | 424 | 447 | 489 | 547 |
70 | 368 | 403 | 436 | 466 | 494 | 521 | 571 | 638 |
80 | 421 | 461 | 499 | 533 | 565 | 596 | 653 | 730 |
90 | 474 | 519 | 560 | 599 | 636 | 670 | 734 | 821 |
100 | 526 | 577 | 623 | 666 | 707 | 745 | 816 | 912 |
