高压泵弹簧安全阀如何开启?

发布时间:2020-01-27 10:51   查看次数:

高压泵弹簧式安全阀的开启高度小于流道直径的1/4,通常为流道直径的1/40一1/20。微启式安全阀的动作过程是比例作用式的,主要用于液体场合,有时也用于排放量很小的气体场合,那么安全阀的作用是什么呢?安全阀是一种安全保护性的阀门,主要用于管道和各种承压设备上,当介质工作压力超过允许压力数值时,安全阀自动打开向外排放介质,随着介质压力的降低,‘安全阀将重新关闭,从而防止管道和设备的超压危险,那么弹簧式安全阀结构有哪些呢?



封闭式安全阀即排除的介质不外泄,全部沿着出口排泄到指定地点,一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀,多采用不封闭式安全阀。对于安全阀产品的选用,应按实际密封压力来确定。对于弹簧式安全阀,在一种公称压力(PN)范围内,具有几种工作压力级的弹簧.订货时除注明安全阀型号、名称、介质和温度外,尚应注明阀体密封压力,否则按最大密封压力供货。

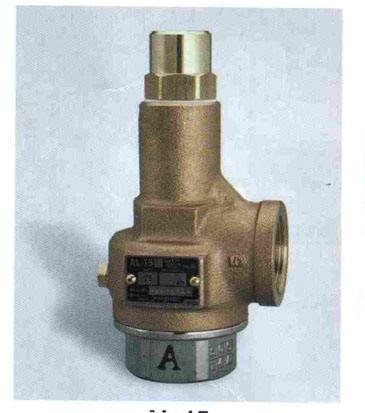

timg (2).jpg


根据对弹簧式安全阀开启动作特性的分析,可以得出:在外加力FW的作用下,一个安全阀从关闭到开启,再由开启到关闭的全过程中,外附加力FW的变化规律,当附加力从零逐步增加,与内压力PL×S之和正好为弹簧预紧力时,阀门微启,增大了介质作用面积S,使得用来克服弹簧预紧力的内压作用力急剧增大,其结果在瞬间减小了外附加力。从而出现第一个特征峰A。当外附加力逐渐减小而达到关闭点时,由于介质作用面积忽然减小,为保持力的平衡关系,此时,外附加力会出现瞬间回升现象,即第二个特征峰点B。上述两个特征峰点A和B是在线条件下检测安全阀开启压力、回座压力的技术依据。
